SBW 夹式球阀

Name: SBW 夹式球阀
Brand: Swissfluid AG

DN 25 – DN 80
DN 80 缩径至 DN 65

SBW球阀非常适合用于切断、调节和节流处于液态或气态的腐蚀性或有毒工艺介质。

作为夹片式设计，该阀门安装于符合 EN 1092-1、PN 16 / 40 标准的法兰之间，并凭借其轻巧的结构设计，可紧凑地集成到管道系统中。

免维护主轴密封，无需重新调整

采用盘簧的预紧式主轴密封结构，无需在外部对填料进行重新调整，从而降低了相关的泄漏风险。出厂即符合《TA-Luft》标准。

一体式双面球和主轴

由整块双相不锈钢锻造而成，强度比球墨铸铁高25%。过载保护装置位于阀体外部，其结构设计可有效防止泄漏。

带金属密封的壳体连接

管道产生的力由法兰承受。因此，热膨胀不会传递到衬里、阀座或阀杆密封件上。阀门在整个使用寿命期间都能保持密封性。

具备最高承重能力的机箱

采用1.0619铸钢制成的壳体，其工作温度范围更广，且强度高于球墨铸铁。采用1.4408不锈钢铸造的型号则具有很高的耐腐蚀性。

符合 ISO 5211 标准的直接驱动连接

驱动连接口可直接安装驱动器，无需额外的安装套件。重量更轻、结构更紧凑，且控制回路中无滞后现象。

工作条件

取决于材料的选择

打印范围 1 mbar 至 16 bar
0.01 psi 至 232 psi

温度 −40 °C 至 +200 °C
−40 °F 至 +400 °F

SBW 作为一种晶圆式球阀，专为在含有腐蚀性或有毒工艺介质的管道系统中使用而设计。该阀门适用于液体和气体介质，可用于截止、调节和节流。

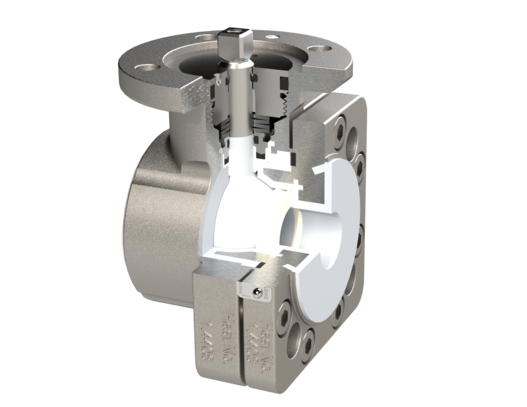

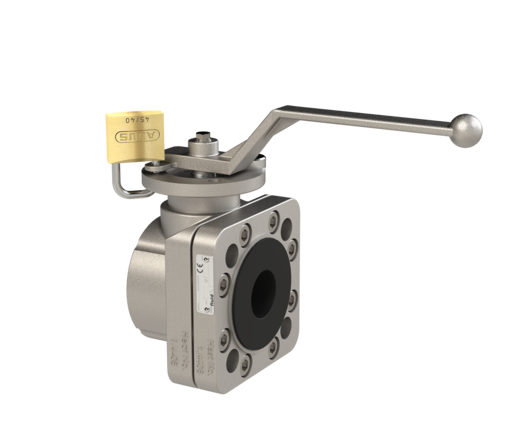

符合 EN 1092-1 标准、PN 16/40 等级的中间法兰型式，可实现与管道系统的紧凑集成。其结构坚固且免维护，配备自调节密封系统，即使在苛刻的工艺条件下也能确保可靠运行。阀体采用 1.4408（CF8M）不锈钢铸件，可选配耐化学腐蚀的 PFA 衬里或导电 PFA-AS 衬里。

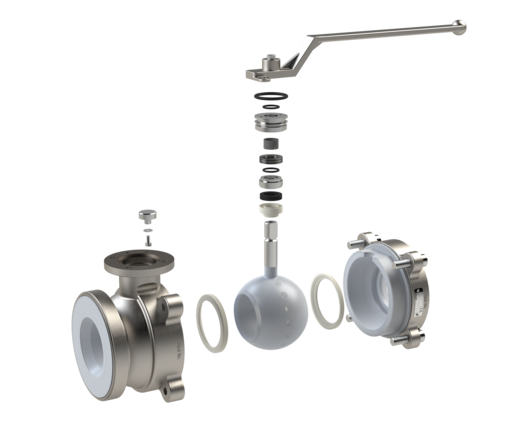

一体式包覆球体和轴，以及具有自调节恒定预紧力的箱体半壳金属对金属连接，共同确保了结构的坚固性。带自调节预紧力的阀杆密封机构可防止阀杆泄漏，并实现免维护运行。

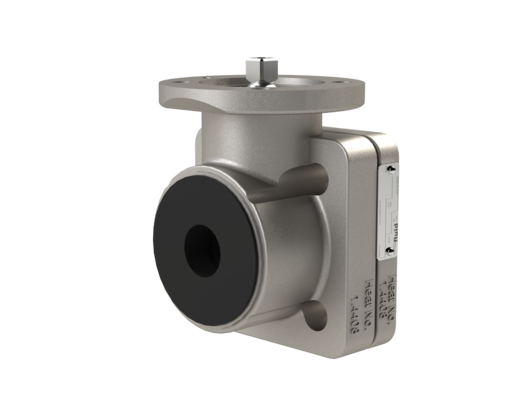

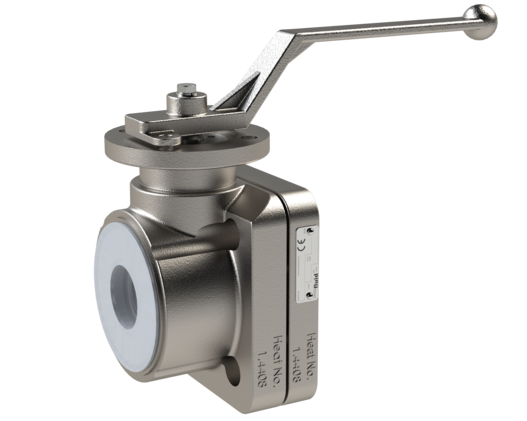

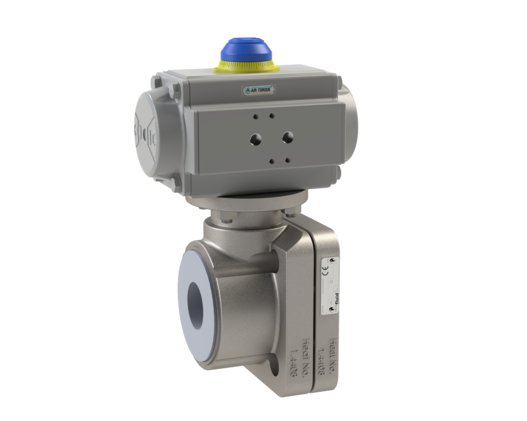

标准配置提供手柄用于手动操作。此外，该阀门也可配备裸轴，便于安装驱动装置。集成的ISO法兰可直接安装标准驱动装置。

此外，SBW 还具有恒定的低扭矩以及在低压损条件下的高流量等特点。该型号符合 TA Luft VDI 2440 和 ISO 15848-1 的要求，并符合 FDA 标准。
